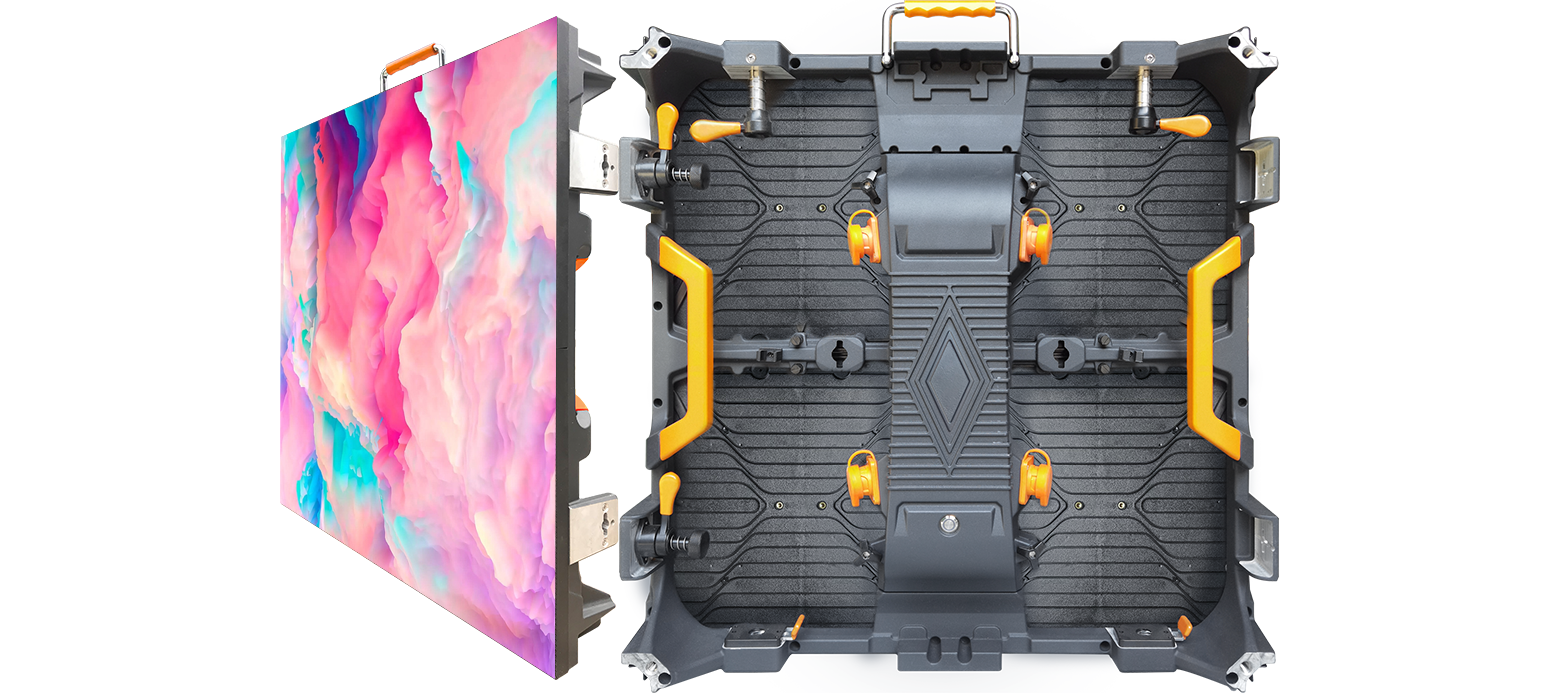

产品简介
l 轻巧设计、轻松拼装
l 单个箱体重量仅7.5KG，一个人便可轻松拼装。
l 四级节能技术
Ⅰ级动态节能：信号无显示时，关闭恒流行管芯片部分驱动电路；
Ⅱ级黑屏节能：当显示画面全黑，芯片静态消耗电流从6mA下降到0.6mA；
Ⅲ级全屏节能：当低电平维持300ms,芯片静态消耗电流从6mA下降到0.5mA；
Ⅳ级分路供电降压节能：电流先经过灯珠，再到IC负极，使得正向压降变小，导通内阻也变小。
l 真实色彩、高清视显
l 刷新率达3840Hz，对比度可达5000:1，灰度16 bit ，画面显示逼真细腻，不刺眼、没有颗粒感。红、绿、蓝组成的SMD LED灯珠，一致性好，观看角度可达到140°以上。
l 一屏多用、灵活安装
支持直面屏、弧形屏、直角屏、魔方屏安装，搭配座装和吊装两种安装方式，满足不同客户、不同场景的需求。
l 电源均流备份供电、永不黑屏。
l 相邻箱体之间可以相互供电，避免因电源线故障、电源航插故障、电源故障等原因导致的箱体黑屏。
l 驱动方案
l 具有列上、列下消隐功能，高刷新率，首行偏暗改善，低灰偏色、麻点改善等功能。
l 磕碰保护角
l 保护角可以有效保护箱体四角，减少磕碰掉灯和运输过程中灯珠和灯罩损坏的问题。
l 性能稳定可靠
散热性好，低温升，IP65防护等级，支持低压切换，安全可靠，使用寿命长。
l 高效维护
全模块化设计（箱体、模组、可拆卸电源盒），支持前后维护、方便快捷。
技术参数
参数名称 | RX1.9 | RX2.6 | RX2.9 | RX3.9（16S） | RX3.9（8S） |
像素结构（SMD） | 1516 | 1516 | 1516 | 1921 | 1921 |
像素间距（mm） | 1.95 | 2.604 | 2.97 | 3.91 | 3.91 |
模组分辨率（W×H） | 128*128 | 96*96 | 84*84 | 64*64 | 64*64 |

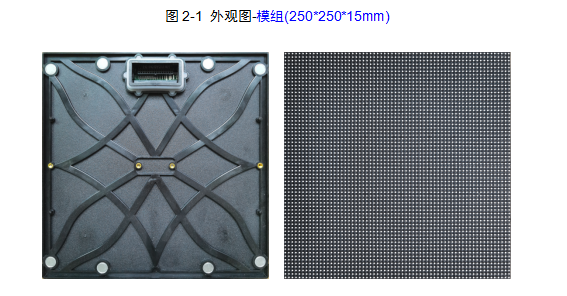

模组尺寸（mm） | 250*250*15 | 250*250*15 | 250*250*15 | 250*250*15 | 250*250*15 |
模组重量（Kg） | 0.58 | 0.58 | 0.58 | 0.58 | 0.58 |
箱体模组组成 | 2*2 | 2*2 | 2*2 | 2*2 | 2*2 |
箱体尺寸（mm） | 500*500*87 | 500*500*87 | 500*500*87 | 500*500*87 | 500*500*87 |
箱体分辨率（W×H） | 256*256 | 192*192 | 168*168 | 128*128 | 128*128 |
箱体面积（m²） | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
箱体重量（Kg） | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
箱体材质 | 压铸铝箱 | 压铸铝箱 | 压铸铝箱 | 压铸铝箱 | 压铸铝箱 |
像素密度（点/m²） | 262144 | 147456 | 112896 | 65536 | 65536 |
IP防护等级 | IP65 | IP65 | IP65 | IP65 | IP65 |
单点色度/亮度校正 | 有 | 有 | 有 | 有 | 有 |
白平衡亮度（cd/m²） | 4000 | 4000 | 4000 | 4000 | 4000 |
色温（K） | 6500-9000 | 6500-9000 | 6500-9000 | 6500-9000 | 6500-9000 |
视角（水平/垂直） | 140°/120° | 140°/120° | 140°/120° | 140°/120° | 140°/120° |
对比度 | 5000：1 | 5000：1 | 5000：1 | 5000：1 | 5000：1 |
最大功耗（W/m²） | 800 | 800 | 700 | 800 | 800 |
平均功耗（W/m²） | 268 | 268 | 235 | 268 | 268 |
供电要求（V） | 200-240 | 200-240 | 200-240 | 200-240 | 200-240 |
维护方式 | 前/后维护 | 前/后维护 | 前/后维护 | 前/后维护 | 前/后维护 |
换帧频率 | 50&60 | 50&60 | 50&60 | 50&60 | 50&60 |
扫描数（恒流驱动） | 1/32s | 1/24s | 1/21s | 1/16s | 1/8s |
灰度等级 | 65536级灰度内任意 |
刷新率（Hz） | 3840 | 3840 | 3840 | 3840 | 3840 |
颜色处理位数 | 16bit | 16bit | 16bit | 16bit | 16bit |
寿命典型值（h） | 100000 | 100000 | 100000 | 100000 | 100000 |
工作温/湿度范围 | -10℃-50℃/10%RH-98%RH(无结露) |
存储温/湿度范围 | -20℃-60℃/10%RH-98%RH(无结露) |
技术参数
包装清单
包装清单
包装件 | 数量 | 单位 |
显示屏 | 1 | 套 |
说明书 | 1 | 份 |
合格证 | 1 | 份 |
保修卡 | 1 | 份 |
施工注意事项 | 1 | 份 |
电源配比方案
电源配比方案
接口定义
接口定义
引脚 | 信号 | 功能 | 引脚 | 信号 | 功能 |
1 | R1 | 红色数据信号 | 2 | G1 | 绿色数据信号 |
3 | B1 | 蓝色数据信号 | 4 | GND | 电源地 |
5 | R2 | 红色数据信号 | 6 | G2 | 绿色数据信号 |
7 | B2 | 蓝色数据信号 | 8 | E | 行译码信号 |
9 | A | 行译码信号 | 10 | B | 行译码信号 |
11 | C | 行译码信号 | 12 | D | 行译码信号 |
13 | CLK | 时钟信号 | 14 | LAT | 锁存信号 |
15 | OE | 使能信号 | 16 | GND | 电源地 |
使用说明
注意事项
项目 | 注意事项 |
温度范围 | 工作温度控制在-10℃～50℃ |
存储温度控制在-20℃～60℃ |
湿度范围 | 工作湿度控制在10%RH～98%RH |
存储湿度控制在10%RH～98%RH |
防水 | 室外产品防护等级高，为IP65 |
防尘 | 室外产品防护等级高，为IP65 |
防电磁辐射 | 显示屏不宜放置在电磁辐射干扰较大的环境中，易引起画面显示异常 |
防静电 | 电源、箱体、屏体金属外壳需接地良好，接地电阻＜10Ω，避免静电对电子器件造成损坏 |
使用说明
项目 | 使用说明 |
静电防护 | 安装人员需佩戴静电环及静电手套，装配过程中各工具需严格接地处理。 |
连线方式 | 模组有正负极丝印标识，不能接反，且严禁接入220V交流电。 |
作业方式 | 严禁在通电的情况下组装模组、箱体、整屏，需在完全断电的情况下操作，保护人身安全；显示屏在点亮时禁止人员触摸，以免人体摩擦产生的静电击穿LED及元器件。 |
拆装与运输 | 不得摔、推、挤、压模组，防止模组跌落磕碰，以免发生套件破裂、损坏灯珠等问题。 |
环境检查 | 显示屏现场需配置温湿度计，监控屏体周围环境，为及时发现显示屏是否有受潮、水气等问题。 |
显示屏的使用 | 环境湿度在10%RH～65%RH范围内，建议每天要开屏一次，每次正常使用4小时以上来除去显示屏的湿气。 |
环境湿度在65%RH以上时，需对环境进行除湿处理，并建议每天正常使用8小时以上，关好门窗，以防显示屏受潮引起不良。 |
当显示屏长时间未使用时，使用前需对显示屏预热除湿，避免受潮引起灯管不良，具体方式：20%亮度点亮2小时，40%亮度点亮2小时，60%亮度点亮2小时，80%亮度点亮2小时，100%亮度点亮2小时，以此亮度逐级递增老化。 |
验收要求及方法
显示屏验收要求及方法
验收项目 | 验收要求和方法 |
屏体亮度 | 将显示屏调成全亮状态，10分钟内用光枪完成显示屏亮度测量。测量亮度时，要求光枪垂直于屏体。调整光枪与显示屏的距离，确保观察窗口黑色位置覆盖16个像素点以上，调整焦距使目镜内可清晰看到LED灯珠，然后测量并读取亮度数据。 |
可视角度 | 测量时人站在屏体左右140°、屏体下视角65°位置观察，要求屏体无明显黑斑、无明显暗块问题。 |
|
应用领域
适用于户内外所有场所，如：展览展示、舞台演艺、娱乐活动、政府会议、各类商务会议等等
